مقدمه
سازه کناف، سیستمهای ساخت و ساز خشک (DRY WALL)، بهویژه کناف (Knauf)، چندسالی است جای خود را در صنعت ساختمان ایران پیدا کردهاند. کناف به مجموعهای از صفحات روکشدار گچی و زیرسازی فولادی سبک اطلاق میشود که برای اجرای دیوارهای غیر باربر، سقفهای کاذب، دیوار پوششی، سقف دکوراتیو و انواع سیستمهای جداکننده در اماکن مسکونی، اداری و تجاری استفاده میشود. مزایای فنی، سرعت بالا، وزن کم، قابلیت طراحی متنوع، صرفهجویی انرژی و کاهش هزینهها، باعث رشد چشمگیر کاربرد این سیستم در ایران و جهان شده است.
این مقاله تخصصی، سازه کناف را از جنبههای مختلف فنی، اجرایی و اقتصادی مورد بررسی قرار میدهد. اجزای تشکیلدهنده، ابزارآلات نصب، شیوه اجرا، خصوصیات مجری و تحلیل هزینهها از جمله محورهای اصلی این بحث است.
سازه و اجزای سازنده کناف
۱. مقاطع فولادی سبک (Understructure)
زیرسازی کلیه سیستمهای کناف با پروفیلهای گالوانیزه سرد نورد شده انجام میشود. در این سیستم، مقاطع C (استاد)، U (رانر) و در موارد خاص L (زاویهای برای کنجها) بیشترین کاربرد را دارند. ضخامت این مقاطع معمولاً ۰.۶ تا ۰.۷ میلیمتر و اغلب از ورقهای گالوانیزه تولید میشوند.
– استاد (C Channel): به صورت عمودی درون رانر قرار میگیرد و نقش اصلی انتقال بار صفحه گچی را به زیرسازی برعهده دارد. عرض مقطع و فاصلهگذاری آن با توجه به نوع کاربری (دیوار یا سقف) و الزامات استاتیکی تعیین میشود (معمولاً ۴۸، ۷۰ یا ۱۰۰ میلیمتر).
– رانر (U Channel): افقی و در بالا، پایین یا کنارههای کار قرار میگیرد. استادها درون رانرها جای میگیرند. رانرها نقش قاب اولیه را دارند.

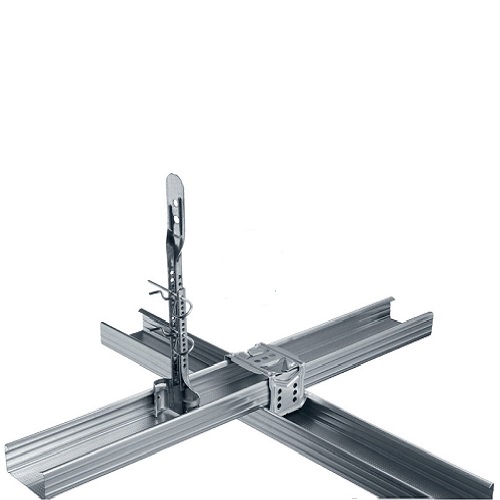

– پروفیل F47 یا CD60: عمدتاً برای سقفهای کاذب و دکوراتیو به عنوان تیر فرعی یا آویز به کار میروند.
– اتصالات (Connection Elements): انواع براکتها، کلیپسها و قلابها برای اتصال سازه به سقف اصلی و دیوارها، یا به یکدیگر.
۲. صفحات روکشدار گچی (Gypsum Plasterboard)
کناف عمدتاً با ورقهای گچی با روکش سلولزی مقاوم ساخته میشود. انواع مختلفی از این صفحات، با ضخامتهای ۹.۵ الی ۱۸ میلیمتر و طول ۱.۸ الی ۳.۶ متر تولید میشوند.
– معمولی (Standard): برای فضاهای خشک، سازگاری عمومی.
– ضد رطوبت (MR یا Green Board): مخصوص سرویس بهداشتی، آشپزخانه، استخر یا محیطهایی با رطوبت بالا.
– ضد آتش (FR یا Red Board): مقاوم در برابر آتش، معمولا با الیاف معدنی و مواد افزودنی خاص.
– آکوستیک: ورقهایی با ضخامت بیشتر و چگالی بالاتر یا صفحات سوراخدار جهت کنترل آکوستیک فضا.
۳. تجهیزات جانبی و متعلقات
– پیچهای پانل به سازه: پیچ نوک تیز مشکی فسفاته سایز ۲.۵ × ۲۵ و ۳.۵ × ۳۵، جهت اتصال گچ برگ به استاد یا رانر.
– پیچهای اتصال سازه به سازه: معمولا گالوانیزه و نوک تیز، گاهی سرتخت یا سرمتهای.
– لوازم تراز، تراز لیزری، متر، ریسمان کار، گونیا و ابزار دستی مخصوص نصب صفحات.
– نوار درزگیر: جهت پوشش درز میان صفحات و آمادهسازی برای بتونهکاری.
– بتونه درزگیر و مواد پرکننده: برای یکدستسازی سطح بعد از نصب صفحات.
– آویزهای فنری یا کششی: ویژه سقف کاذب معلق.
– استاپر و لرزهگیر: به عنوان دمپر یا جداکننده صوتی و لرزشی در اجرای کناف.
– ماستیک و انواع رنگ یا پوشش نهایی: جهت زیباسازی و ضد آب کردن سطوح.
شیوه نصب و اجرای سیستم کناف
شیوه نصب و اجرای سیستم کنافاجرای یک سازه کنافی حرفهای مستلزم چند مرحله اساسی است که متناسب با محل پروژه (دیوار یا سقف) و هدف مورد انتظار، تفاوتهایی دارد اما ساختار کلی مشابه است.
۱. مطالعه نقشه و جانمایی
پیش از شروع، پلان معماری و جزئیات اجرایی سیستم کناف روی کاغذ مشخص میشود. تعیین محل قرارگیری دیوار/سقف، ترسیم محور و محل عبور ادوات MEP (تاسیسات الکتریکی و مکانیکی) مهمترین بخش این مرحله است.
۲. ساخت و نصب زیرسازی فلزی
– خطکشی و شاقول: با ریسمان کار یا لیزرلاین، خطوط مرزی روی کف و سقف انتقال مییابد.
– نصب رانر: با رول بولت یا پیچ به کف، سقف و گاهی دیوار مادر، رانر افقی بدون فاصله متناسب با ابعاد نقشه پیچ میشود.
– قراردادن استاد در رانر: استادها با فواصل استاندارد (عموماً ۴۰ یا ۶۰ سانتی متر) بین رانرها قرار میگیرند. این فاصله با توجه به نوع پنل گچی، ارتفاع دیوار یا سقف، و وزن احتمالی تجهیزات جانبی قابل تغییر است.
– تأمین آویز در سقف: اگر سقف معلق اجرا میشود، لازم است با استفاده از تسمه، قلاب، یا آویز فنری سقف را به سقف ساختمان متصل کرد تا بار وزن تقسیم شود.
– تراز کردن سازه: با تراز دستی یا لیزری، کل شاسی زیرسازی کنترل و درصورت نیاز اصلاح میشود.
۳. نصب عایق و موانع صوتی/حرارتی
در صورت نیاز (دیوارهای جداکننده، دیوارهای پیرامونی یا سقفهای صوتی)، عایق حرارتی یا صوتی (پشم سنگ یا پشم شیشه) در میان سازه قرار داده میشود.
۴. اتصال صفحات گچی به زیرسازی
– صفحات کناف با دقت روی زیرسازی قرار گرفته و با پیچهای خودکار متناسب با ضخامت و جنس پانل فیکس میشود.
– نحوه چینش پانلها باید مطابق با دستورالعمل استاندارد صورت گیرد تا از همپوشانی و تضعیف ساختار جلوگیری شود.
– برای افزایش استحکام دیوارها، گاهی صفحات به صورت دو لایه نصب میشوند.
۵. پرکردن درزها و بتونهکاری
– روی درزها ابتدا نوار مخصوص قرار گرفته و سپس با بتونه، درزها کاملاً پر میشود.
– محل پیچها نیز چند بار بتونهکاری شده و سطح آماده رنگآمیزی یا اجرای پوشش نهایی میشود.
– در صورت نیاز به سطح آماده نقاشی بسیار صاف، سطوح کار سنباده میخورند تا هیچ ناهمواری باقی نماند.
۶. نصب تاسیسات و دکوراسیون
بعد از نصب کامل دیوار یا سقف کناف، نصب کلید و پریز، چراغ، هواکش یا هر گونه تاسیسات مورد نیاز دیگر اجرا میشود.
۷. کنترل نهایی و نظافت محل کار
بعد از اتمام کار کلیه سطوح بازدید میشود، نقایص احتمالی اصلاح و محیط کار تمیز میشود.
ویژگیهای تخصصی مجری سازه کناف
نصب کناف بر خلاف ظاهر ساده آن نیازمند دقت و تخصص خاصی است که صرفاً با آموزش محدود و تجربه کم تضمین نمیشود. مجری کناف باید ویژگیهای زیر را داشته باشد:
– آشنایی فنی کامل با انواع سیستمهای کناف و استانداردهای مربوطه
– آشنایی با انواع نقشههای اجرایی معماری و سازه
– مهارت کار با ابزارآلات دستی و برقی جدید
– تسلط بر حل مشکلات اجرایی در محل پروژه
– توانایی مدیریت نیروی کار و زمانبندی صحیح
– اطلاع از نکات ایمنی کار در ارتفاع و کار با سازههای سبک
– شناخت کامل انواع ورقهای گچی، مقاطع فولادی، پیچ و متعلقات، و تاثیرات ساختاری هرکدام
– دانش کافی دربارۀ ترکیببندی معماری، جزئیات گوشهها، کنجها و نحوه اجرای طرحهای خاص (نورمخفی، قوس و…)
معمولاً شرکتهای معتبر مجری کناف از تیمهای چند نفرۀ تخصصی بهره میبرند که هر یک بر بخشی از فرآیند نصب مسلط هستند. برخی از این شرکتها از انجمن صنفی شرکتها و پیمانکاران تخصصی کناف ایران، گواهینامه معتبر دریافت میکنند.
تجهیزات لازم برای اجرای کناف
در کنار اجزاء اصلی سیستم، تجهیزات زیر جزو ادوات اجرایی و ابزار تخصصی به شمار میآیند:
– دستگاه برش صفحات و پروفیلها (اره دیسکی، قیچی پروفیلبر)
– پیچگوشتی برقی یا شارژی (دریل پیچگوشتی دور بالا)
– متر، ریسمان کار، شمشه تراز، تراز لیزری
– قیچی ورقبری
– چکش لاستیکی و فلزی
– اسکنه یا کاردک مخصوص بتونه
– سوهان یا سمباده
– دریل برقی
– نردبان یا داربست استاندارد جهت کارهای ارتفاعی
– گیره و تراز دستی کوچک
– سطل بتونه و لیسههای مخصوص
علاوه بر این ادوات، استفاده از ابزارهای دقیق و پیشرفته مثل لیزرلاینر، دتکتور عبور لوله و کابل داخل دیوار، دستگاه تزریق بتونه جهت سرعت در پروژههای بزرگ استفاده میشود.
پارامترهای هزینهای اجرای سازه کناف
هزینه اجرای کناف را میتوان به چند بخش تفکیک کرد:
1. هزینه مصالح
– صفحات گچی کناف: قیمت هر متر مربع بسته به نوع (معمولی، ضد آب، ضد حریق، آکوستیک)، ضخامت، برند و محل پروژه متفاوت است (در سال ۱۴۰۳ حدود ۲۰۰ تا ۵۰۰ هزار تومان بر اساس کیفیت و ویژگی صفحه).
– پروفیلها: بسته به ضخامت و نوع پروفیل، هزینه زیرسازی فولادی معمولاً معادل ۳۰ تا ۴۰ درصد قیمت ورق مصرفشده برآورد میشود.
– پیچ و اتصالات و لوازم جانبی: معمولاً هزینه ناچیز در کل پروژه اما بسیار با اهمیت است.
– عایق حرارتی/صوتی: اضافه بر هزینه سیستم اصلی، در پروژههای خاص لحاظ میشود.
2. هزینه حمل، انتقال، بارگیری و دوره نگهداری تجهیزات
در پروژههای بزرگ، هزینه انتقال صفحات و پروفیلها به محل پروژه یا طبقات بالا میتواند چشمگیر باشد. در شرایط ویژه، هزینه نگهداری و حفاظت از مصالح کناف (به علت حساسیت آنها به رطوبت و ضربه) نیز باید دیده شود.
3. هزینههای جانبی (مانند تست آکوستیک، عایق افزوده، رنگ یا پوششهای ویژه)
در پروژههای خاص مانند سالنهای سینما، استودیو یا اتاق کنفرانس، هزینه اجرای لایههای اضافی، صفحات چندلایه و رنگهای ضدآتش یا ضدآب به مجموع هزینه افزوده میشود.
مزایای اجرایی کناف نسبت به سایر سیستمها
مزایای اجرایی کناف نسبت به سایر سیستمهاکناف در مقایسه با سیستمهای سنتی (مانند تیغهچینی آجری، گچی یا تری دی پنل) مزیتهای متعدد دارد:
– سرعت بسیار بالای اجرا: به واسطه خشک بودن فرایند و مونتاژی بودن اجزا، مدت زمان اجرای هر متر مربع کناف بسیار پایینتر از روشهای تر است.
– کاهش بار مرده ساختمان: صفحات و پروفیلهای کناف در مجموع نسبت به دیوار آجری حجیم، تا ۹۰٪ سبکتر است؛ این موضوع در سیستمهای سازهای و مقاومت در برابر زلزله اهمیت بالایی دارد.
– انعطاف در طراحی و تغییرات آینده: افزودن یا حذف دیوار و سقفهای کناف به راحتی امکانپذیر است.
– کیفیت سطح نهایی بسیار بالا: سطوح اجرا شده با پنلهای کناف بعد از بتونهکاری از همسطحترین و زیباترین سطوح امکانپذیر در ساختمانسازی هستند.
– امکان عبور و تعبیه تاسیسات آسان: به علت فضای داخلی سازه کناف (Cavity) امکان عبور کلیه لولههای برق، تلفن، آب و حتی لولههای تاسیساتی بدون تخریب و شیارزنی وجود دارد.
– عایقبندی صوتی و حرارتی بالا: به دلیل وجود لایه عایق قابل نصب و انتخاب پروفیل مناسب.
– امکان اجرای اشکال دکوراتیو و خاص: اجرای فرمهای قوسی، نورمخفی و سقف معلق آسانتر از هر متریال سنتی است.
محدودیتها و چالشهای اجرای سیستم کناف
اگرچه محاسن یادشده، کناف را به گزینهای محبوب بدل کردهاند اما دانستن چالشها و محدودیتهای آن نیز برای تصمیمگیری فنی الزامی است:
– حساسیت به رطوبت:
در محیطهای بسیار مرطوب یا در معرض نشتی، صفحات و حتی زیرسازی فلزی آسیبپذیر هستند و باید از پانلهای تخصصی ضدآب، زیرسازی ضدزنگ و اجرای اصولی ایزولاسیون بهره گرفت.
– نیاز به اجرای دقیق: خطای کوچک در زیرسازی باعث تاب، انحراف، شکستگی صفحات و خرابی کل سیستم میشود؛ این موضوع تخصص مجری را بسیار مهم میکند.
– محدوده دیوارهای باربر: ساخت دیوار باربر با کناف مجاز نیست؛ فقط مناسب پوشش، جداکننده، سقف کاذب و فرمدهی فضاست.
– ظرافت در نصب تجهیزات سنگین: برای تحمل بارهای موضعی (مثلاً نصب کابینت، تلویزیون، شلف سنگین)، باید زیرسازه تقویتشده اجرا یا قطعه پلیت تعبیه شود.
– هزینهی نسبی بالاتر نسبت به مصالح محلی ارزان: گرچه سرعت اجرا به کاهش هزینههای کلی میانجامد، اما هزینه متریال کناف غالباً بالاتر از آجر و بلوک سیمانی است.
– نکات مربوط به آتشسوزی: انواع معمولیِ پنلهای کناف در مقابل آتش مقاوم نبوده و فقط نوع FR قابلیت مقاومت لازم را تامین میکند.
– نیازمند نگهداری و بازبینی ادواری در پروژههای بزرگ: در پروژههای صنعتی یا عمومی، امکان نیاز به بازبینی جهت جلوگیری از خوردگی مقاطع یا نفوذ رطوبت وجود دارد.
جمعبندی و نتیجهگیری
سیستم کناف با وجود عمر نسبتاً کوتاه خود در صنعت ساختمان ایران، به واسطه مزایای متعدد فنی، اجرایی و اقتصادی جایگزین مناسبی برای روشهای سنتی شده است. سبکسازی، سرعت بالا، انعطاف در طراحی، کیفیت بالا و دسترسی مناسب به تاسیسات، مهمترین ویژگیهای این سیستم به شمار میرود.
در عین حال، اجرای اصولی، استفاده از مصالح استاندارد، دقت در جزئیات اجرایی و حضور مجری متخصص از الزامات اساسی موفقیت پروژههای کناف محسوب میشود.
هزینههای اجرای کناف متأثر از قیمت مصالح، پیچیدگی طرح، نوع صفحات و مهارت گروه اجرایی است که باید به صورت دقیق پیش از آغاز پروژه پیشبینی و مدیریت شود.
شناسایی دقیق محل اجرا (دیوار یا سقف)، بررسی محیط پروژه (رطوبت، نیاز آکوستیک و…)، انتخاب صفحات و تجهیزات مناسب و رعایت نکات فنی نصب توسط تیمهای تخصصی، نتایج بسیار مطلوبی را به همراه خواهد داشت. در نهایت، سازه کنافی، دریچهای نوین برای معماری، طراحی داخلی و سبکسازی ساختمان در عصر حاضر است.
